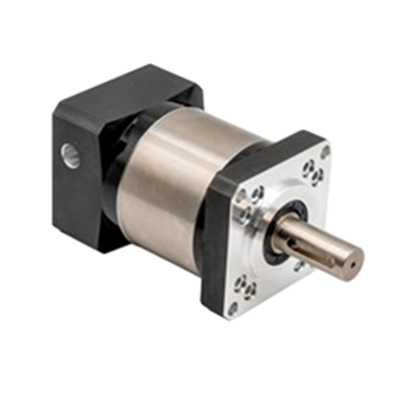

Riduttore epicicloidale di precisione serie PRF090

Panoramica del Prodotto

Il riduttore epicicloidale a denti dritti PRF090 offre una soluzione versatile per diverse applicazioni, caratterizzato da un grado di protezione del riduttore IP65, che lo rende resistente sia alla polvere che ai getti d'acqua a bassa pressione. Disponibile nelle configurazioni a uno, due e tre stadi, questo cambio PRF090 offre una gamma di rapporti di trasmissione, come 3, 4, 5, 7 e 10 per uno stadio, 12, 15, 16, 20, 25, 28, 35, 40, 50 e 70 per due fasi e 100, 125, 140, 175, 200 e 250 per tre fasi. Con specifiche di gioco minimo inferiori o uguali a 10 arcmin per uno stadio, inferiori o uguali a 18 arcmin per due stadi e inferiori o uguali a 25 arcmin per tre stadi, questo riduttore epicicloidale PRF090 garantisce un controllo preciso del movimento. Inoltre, il cambio presenta un'elevata efficienza, vantando valori superiori o uguali al 97% per uno stadio, superiori o uguali al 94% per due stadi e superiori o uguali al 90% per tre stadi, rendendolo un sistema efficiente e scelta affidabile per applicazioni che richiedono movimenti rotatori accurati e controllati in condizioni ambientali difficili.



Regola di denominazione PRF(Ad esempio: PRF-090N-010-20-19-1)

Dati sulle prestazioni

Parametro tecnico		1 fase					2 fase										3 fase
Rapporto		3	4	5	7	10	12	15	16	20	25	28	35	40	50	70	100	125	140	175	200	250
Coppia di uscita nominale T2N	Nm	33	46	48	49	46	42	46	44	44	46	44	46	44	46	47	42	44	42	44	42	44
Coppia di arresto di emergenza T2NOT	Nm	3 volte la coppia di uscita nominale
Velocità di ingresso nominale n1N	giri/min	3000
Velocità massima in ingresso n1B	giri/min	6000
Gioco standard P2	arcmin	Minore o uguale a 10					Inferiore o uguale a 18										Inferiore o uguale a 25
Rigidità torsionale	Nm/arcmin	8
Momento flettente massimo F2rB	N	1510
Carico assiale massimo F2aB	N	755
Durata di servizio	ora	20000
Efficienza η	%	Maggiore o uguale al 97%					Maggiore o uguale al 94%										Maggiore o uguale al 90%
0Temp. di funzionamento	grado	-10 grado ~90 gradi
Lubrificazione		Oli lubrificanti sintetici
Grado di protezione del cambio		IP65
Posizione di montaggio		tutte le direzioni
Livello di rumore (n=3000 giri/min, Nessun carico, 50 cm)	dB(A)	65
Momenti di inerzia di massa J1	kg.cm2	0.18	0.17	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16



Dimensione meccanica

Dimensioni del motore corrispondenti

PRF090 Serie	Palcoscenico	Rapporto	Diametro dell'albero di uscita	Diametro dell'albero d'ingresso	Diametro x lunghezza dell'albero motore/Diametro e altezza del pilota sul motore/QTÀ-diametro-spaziatura dei fori di montaggio
	Una fase	3/4/5/7/10	20	19	Φ19×30/Φ70×3/4-Φ5.5-Φ90
					Φ19×30/Φ70×3/4-Φ6.5-Φ90
	Due fasi	12/15/16/20/25/28/35/40/50/70	20	19	Φ19×30/Φ70×3/4-Φ5.5-Φ90
					Φ19×30/Φ70×3/4-Φ6.5-Φ90
	Tre fasi	100/125/140/175/200/250	20	19	Φ19×30/Φ70×3/4-Φ5.5-Φ90
					Φ19×30/Φ70×3/4-Φ6.5-Φ90



Domande frequenti

D: Quanto sono precisi i vostri riduttori epicicloidali?

R: I nostri riduttori epicicloidali raggiungono livelli di precisione elevati fino a 1 minuto d'arco, grazie alle avanzate apparecchiature di trazione e montaggio utilizzate nel processo di produzione. Ciò garantisce prestazioni precise e affidabili, soddisfacendo i severi requisiti di varie applicazioni.



D: Come garantite il controllo di qualità?

R: Il controllo qualità è fondamentale per noi e applichiamo misure rigorose per mantenere una qualità costante del prodotto. Durante l'intero processo produttivo, conduciamo test e ispezioni meticolosi per verificare le prestazioni e l'affidabilità di ciascun motore. Questo rigoroso controllo di qualità garantisce che solo i prodotti di alta qualità raggiungano i nostri stimati clienti.



D: Che dire della differenza tra un riduttore epicicloidale economico e un riduttore epicicloidale di precisione

R: I riduttori epicicloidali economici sono convenienti poiché utilizzano componenti e materiali standard con un gioco leggermente superiore e una capacità di coppia inferiore. Al contrario, i riduttori epicicloidali di precisione utilizzano componenti di precisione più elevata e tecniche di produzione avanzate, fornendo tolleranze più strette, gioco inferiore, maggiore capacità di coppia e migliore efficienza. Le versioni di precisione sono ideali per applicazioni che richiedono precisione e prestazioni, mentre i riduttori economici si adattano ad applicazioni meno critiche con considerazioni di budget.



D: Come garantite che il riduttore epicicloidale rimanga intatto durante il trasporto?

R: Per salvaguardare i prodotti durante il trasporto, utilizziamo schiuma ammortizzante per un imballaggio sicuro. Ogni riduttore epicicloidale è racchiuso singolarmente in una tasca per prevenire potenziali danni causati da vibrazioni o urti durante il trasporto.



D: Qual è il modo migliore per raggiungere la tua fabbrica?

A: La nostra fabbrica è situata convenientemente vicino all'aeroporto di Shanghai Hongqiao e possiamo organizzare il prelievo all'aeroporto per la vostra comodità.



D: Cosa distingue la tua azienda dalle altre?

R: SIT vanta un solido team tecnico, tecniche di produzione avanzate, strutture di prova complete e un sistema di gestione ben strutturato, che collettivamente garantiscono una garanzia affidabile della qualità del prodotto.



D: Qual è la qualità del vostro servizio post-vendita?

R: I nostri motori generalmente sono coperti da una garanzia di 12-mese. In caso di problemi di qualità, organizziamo tempestivamente la spedizione espressa internazionale per garantire una consegna rapida dei pezzi di ricambio.



D: Possiamo visitare la vostra fabbrica prima di confermare il nostro ordine?

R: Certamente, saremmo lieti di organizzare per te una visita in fabbrica. Ciò non solo ti consente di familiarizzare con le nostre operazioni, ma aiuta anche a stabilire una solida base per il nostro rapporto commerciale.



D: Potresti descrivere l'imballaggio utilizzato per il tuo cambio?

R: I nostri riduttori sono imballati in modo sicuro in schiuma ammortizzante. Ogni riduttore è posizionato in una tasca individuale all'interno della schiuma per prevenire eventuali danni derivanti dal contatto con altri motori e per resistere ai rigori del trasporto, comprese le vibrazioni intense.



D: Sono disponibili sconti per ordini di grandi dimensioni?

R: Sì, offriamo sconti per ordini di grandi dimensioni e anche i tassi di sconto specifici variano a seconda del modello. Si prega di contattare il nostro team di vendita per maggiori dettagli.
