Motore CC senza spazzole con ingranaggio da 42 mm

Motore CC senza spazzole con ingranaggio da 42 mm

I motori CC brushless con ingranaggi da 42 mm hanno un telaio di 42x42 mm, costituito da un riduttore epicicloidale economico e un motore CC brushless quadrato da 42 mm. Sono disponibili in 4 modelli standard con rapporto di trasmissione da 3:1 a 250:1. L'integrazione della tecnologia brushless garantisce prestazioni efficienti e durevoli, mentre la vasta gamma di rapporti di trasmissione facilita un ampio spettro di applicazioni.

Invia la tua richiesta
  • Consegna veloce
  • Garanzia di qualità
  • Customization AvailablePersonalizzazione disponibile
introduzione al prodotto

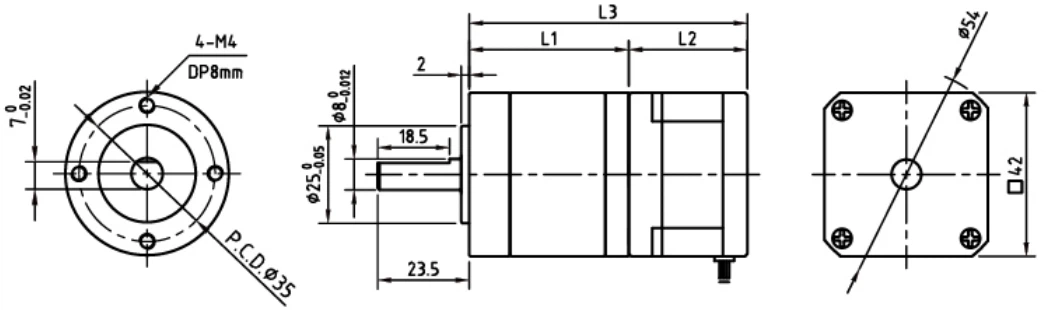

Dimensione meccanica

Mechanical Dimension



Specifica generale

Tipo di avvolgimento stella
Angolo ad effetto Hall 120 gradi (angolo elettrico)
Gioco assiale dell'albero 0.025mm
Temperatura ambiente 0 gradi -+50 gradi (senza condensa))
Umidità ambientale <85% (senza condensa)
Massimo. Forza radiale 50N
Massimo. Forza assiale 20N
Classe di isolamento classe B
Rigidità dielettrica one minute@500VAC.5mA
Resistenza di isolamento 100 MΩ minimo a 500 V CC



Collegamento elettrico

Piombo NO. Colore piombo Calibro di piombo Connessione
1 Rosso UL1007/26AWG VCC
2 Nero GND
3 Giallo SALA A
4 Bianco SALA B
5 Blu SALA C
6 Arancia UL1007/22AWG Fase U
7 Verde Fase V
8 Marrone Fase W



Parametro del cambio

Palcoscenico Una fase Due fasi Tre stadi
Tasso di riduzione 3 4 5 7 9 10 15 16 20 25 28 35 40 50 100 100 125 140 175 200 250
Lunghezza 1(mm) 41 48.5 58
Carico nominale (Nm) 3.5 10 15
Gioco （grado） 00,8 gradi massimo 1,6 gradi massimo 2,4 gradi massimo
Velocità di ingresso nominale (rpm) 3000 giri/min



Specifica tecnica

Modello numero: Costante EMF posteriore Tensione nominale Velocità Coppia nominale Energia Corrente nominale Velocità a vuoto Corrente a vuoto Resistenza/linea-linea Induttanza/linea-linea Lunghezza
  V/kpm VCC giri/min N.m W A giri/min A Ω mH mm
42BL02402-0026-XXX 4.1 24 4000 0.062 26 1.77 6700 0.19 1.76 3.2 40
42BL02402-0053-XXX 6.1 24 4000 0.125 52.5 3.4 6500 0.53 0.78 1.26 60
42BL02402-0078-XXX 4.3 24 4000 0.185 77.5 4.8 6000 0.32 0.76 1 80
42BL02402-0105-XXX 4.1 24 4000 0.251 105 6 5900 1 0.52 0.783 100

Nota: i clienti devono solo fornire la velocità e la coppia del motore finalmente completato e noi sceglieremo il motore e il riduttore adatti alla vostra applicazione.



FAQ

D: I motori CC brushless con riduttore sono efficienti dal punto di vista energetico?

R: Sì, i motori DC brushless con riduttore sono rinomati per la loro efficienza energetica. L'eliminazione delle spazzole nella loro progettazione riduce significativamente le perdite di energia. Inoltre, l’integrazione dei controlli elettronici consente a questi motori di gestire con precisione velocità e coppia, migliorandone ulteriormente l’efficienza. Questa efficienza li rende una scelta eccellente per le applicazioni in cui è essenziale ridurre al minimo il consumo energetico.



D: Come scelgo il motore DC brushless con riduttore giusto per il mio progetto?

R: Per selezionare il motore giusto, è necessario considerare alcuni fattori, come la coppia richiesta, la velocità, i vincoli dimensionali e il ciclo di lavoro. Non esitate a consultare il nostro team di vendita, i nostri venditori vi aiuteranno a scegliere il modello più adatto.



D: Quali sono alcuni problemi comuni con i motori CC brushless con riduttore?

R: I problemi possono includere surriscaldamento, usura degli ingranaggi e problemi del controller elettronico. Una manutenzione regolare e un utilizzo corretto possono aiutare a prevenire questi problemi.



D: Come proteggete i motori durante il trasporto per evitare danni?

R: Per salvaguardare i motori durante il trasporto, utilizziamo imballaggi in schiuma antiurto. Ogni motore è accuratamente riposto in una tasca individuale all'interno dell'imballaggio per prevenire collisioni e resistere a eventuali vibrazioni che possono verificarsi durante il trasporto, garantendone un arrivo sicuro.



D: Che tipo di supporto post-vendita fornite?

R: Offriamo un pacchetto completo di servizi post-vendita. I nostri prodotti sono coperti da una garanzia di qualità di 12-mesi dalla data di spedizione. Inoltre, forniamo servizi di consulenza tecnica nella fase iniziale del progetto.



D: È previsto un requisito relativo alla quantità minima dell'ordine (MOQ)?

R: La nostra quantità minima d'ordine (MOQ) può variare a seconda del prodotto. Alcuni articoli potrebbero avere un MOQ specifico, mentre altri potrebbero essere disponibili per l'acquisto in quantità minori. Contatta il nostro team di vendita per ulteriori informazioni relative al MOQ per il prodotto specifico a cui sei interessato.
